Muitas vezes em nosso trabalho diário podemos encontrar uma variação considerável peças a serem usinadas, e isso pode acabar gerando diferentes formas de fixar essas peças na máquina.
Como conseguimos tornar a nossa simulação mais fiel, utilizando as fixações (morsas, grampos, etc..) exatamente como os que possuo em minha empresa?
Como colocar essas fixações dentro do banco de fixações e utiliza-los na programação com o EDGECAM?
Veja neste artigo, como utilizar este recurso:
- Abrir o modelo sólido no EDGECAM
NOTA: A morsa deve ser exportada para o EDGECAM fechada!

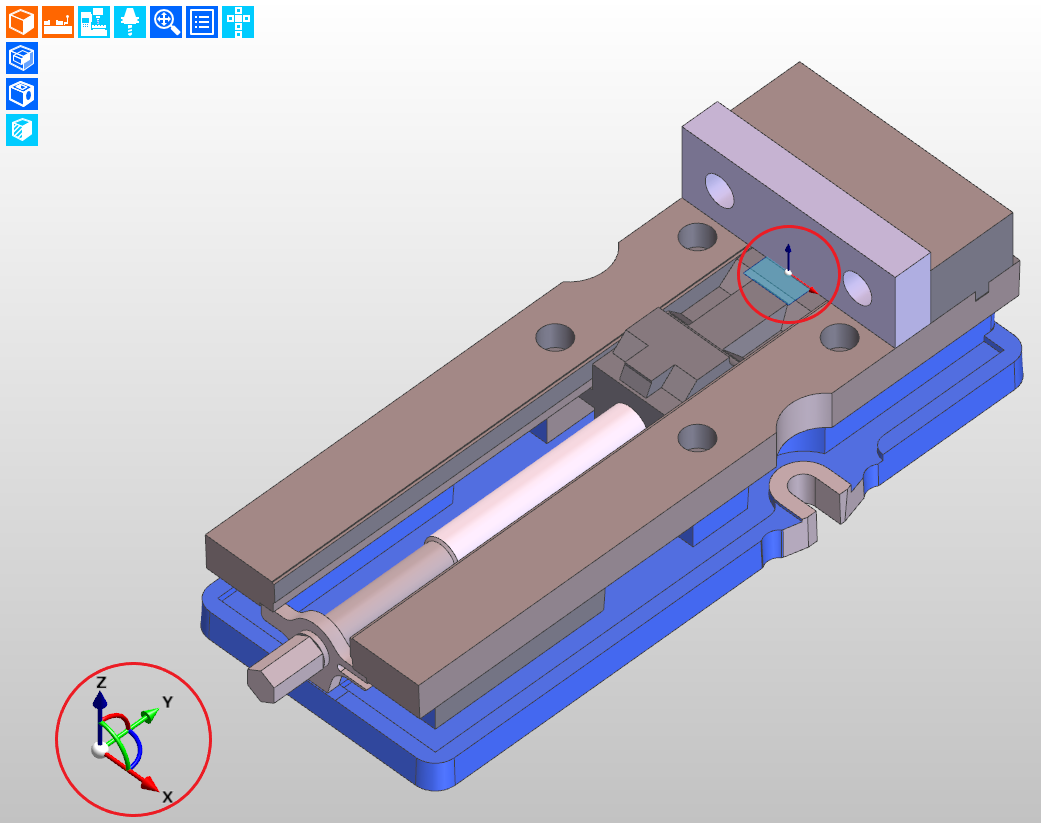

2. Alinhar a morsa e posicionar a CPL na face do mordente fixo e na base da morsa.

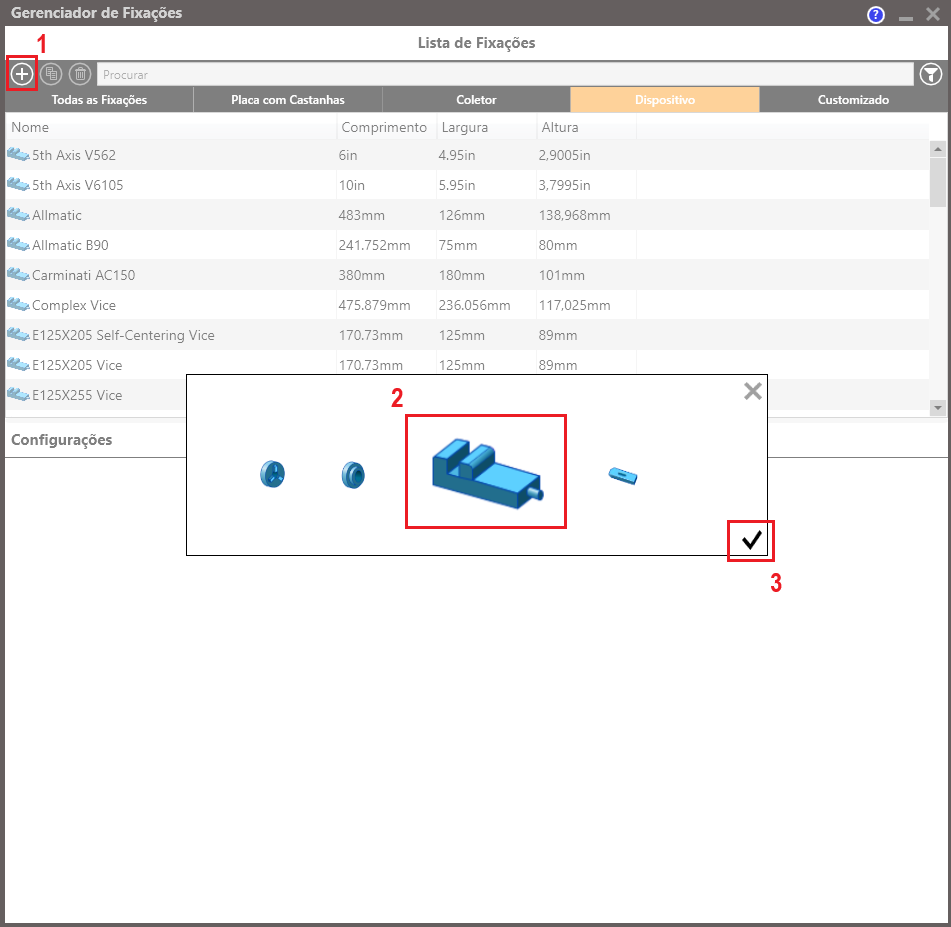

3. No Gerenciador de Fixações, clicar em Adicionar nova Fixação (1), selecionar o desenho da morsa (2) e em seguida confirme (3).

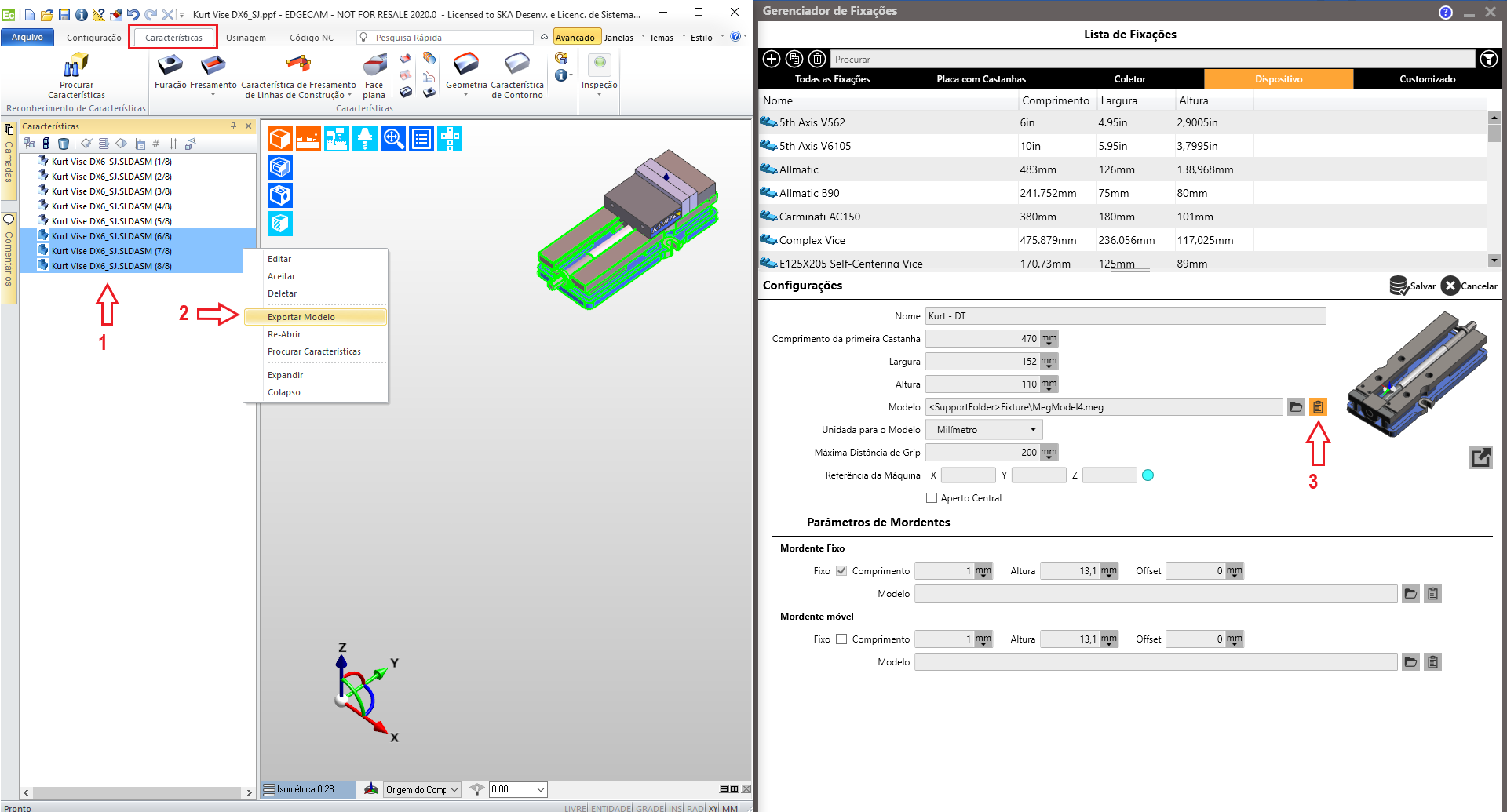

4. Para exportar o modelo 3D para o Gerenciador, no EDGECAM, na aba Características, selecionamos as partes fixas da morsa (1) com o botão do teclado Ctrl.
Em seguida botão direto do mouse, clicar em “Exportar Modelo” (2).
De volta ao gerenciador, clicar em “Colar Modelo Sólido” (3). Fazer o mesmo procedimento mais 2x, agora para os mordentes (fixo e móvel).

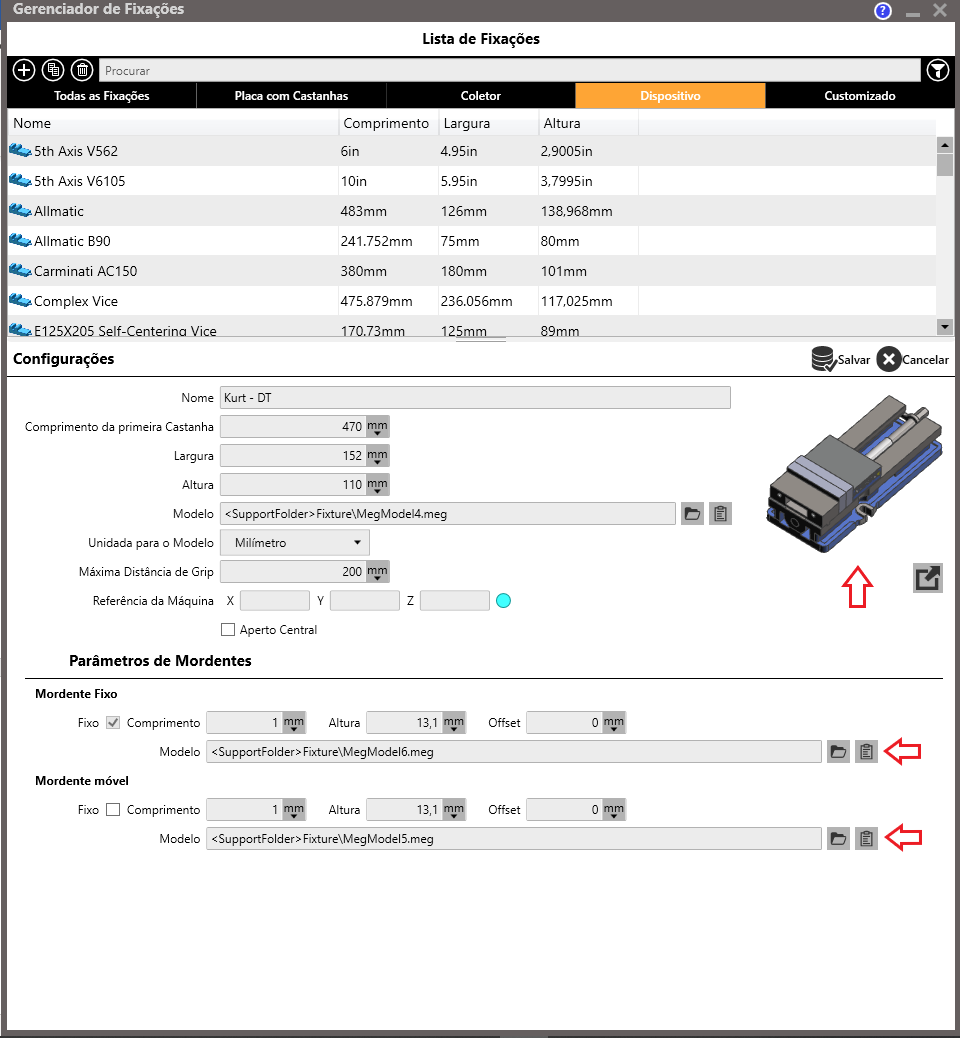

5. Ao colar as peças correspondentes, no canto direito já é possível ver uma prévia da morsa montada.

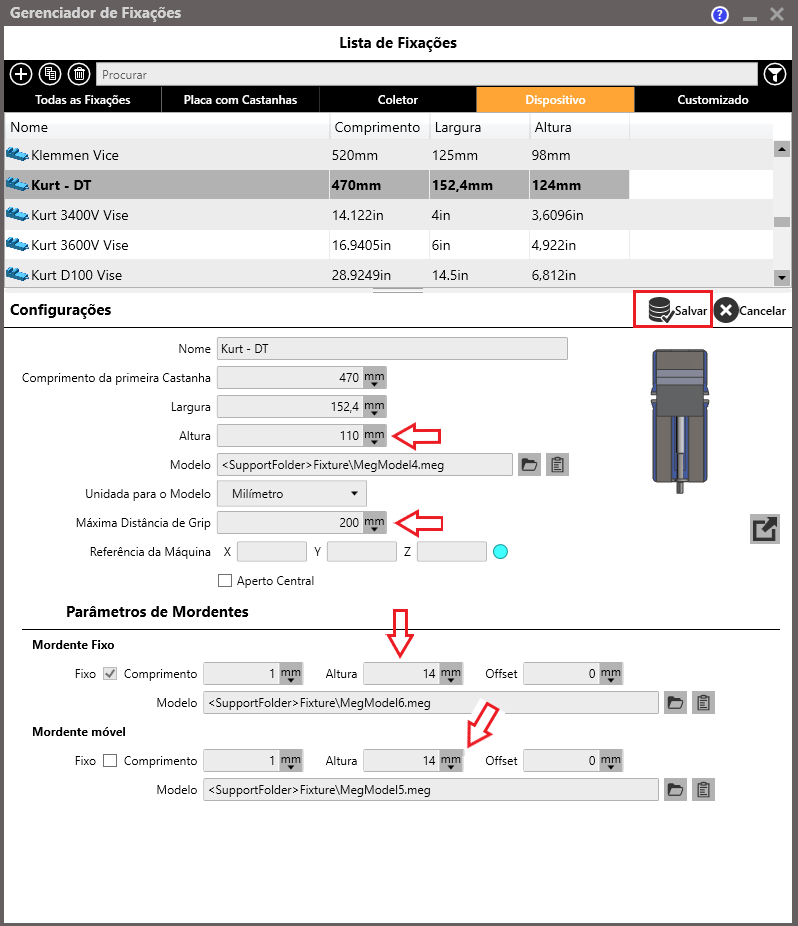

6. As configurações de altura, correspondem a morsa sobre a mesa do gráfico da máquina, regular conforme modelo escolhido;
A máxima distância de Grip indica qual o curso máximo da morsa;
Após preencher todas as configurações, clicar em Salvar.

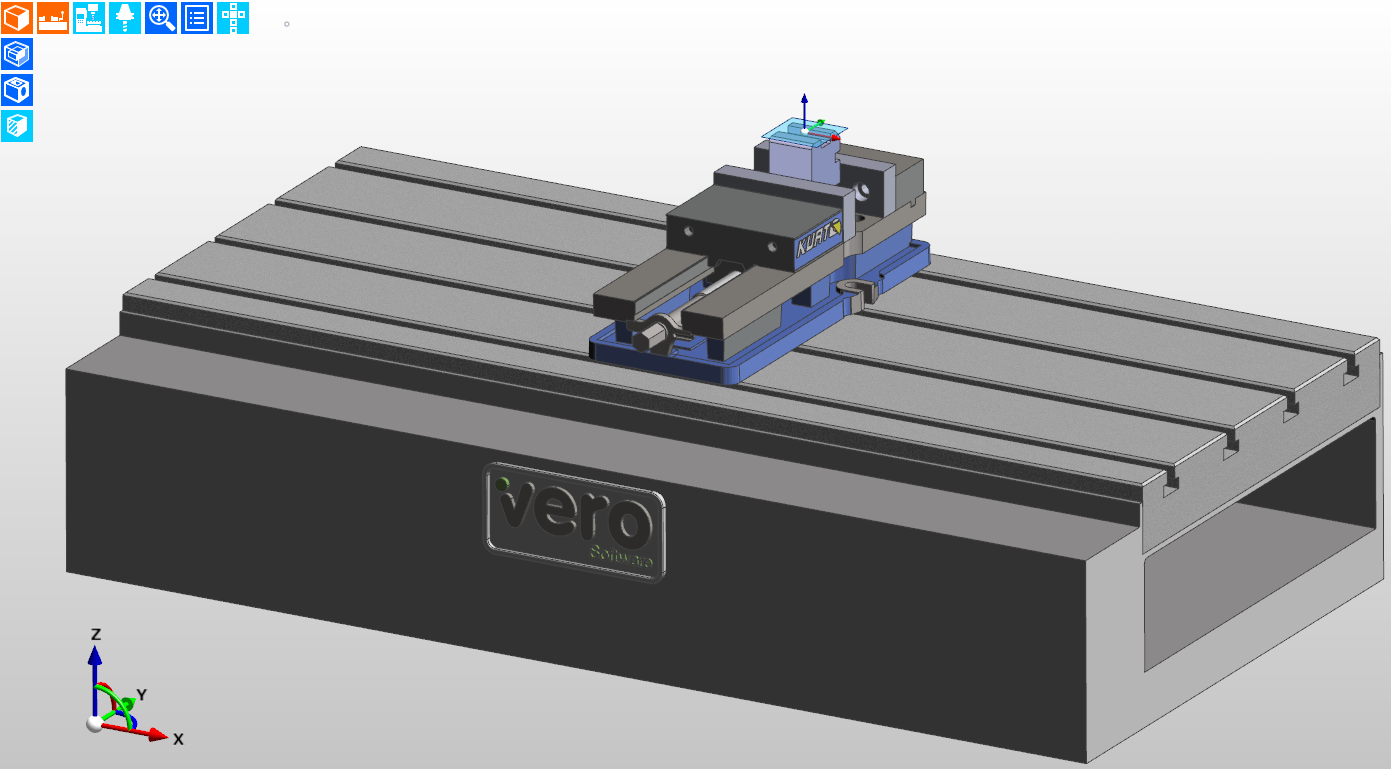

7. Após a conclusão, a morsa aparecerá na lista de fixações disponíveis para seleção.
