No Edgecam estão disponíveis, vários comandos para copiar ou alterar uma ou mais operações de usinagem ou para um grupo de instruções.
Nestes casos apenas os caminhos de ferramentas são alterados por estes comandos – não ocorrem alterações ou modificações na geometria da peça.
Estes comandos copiam e transformam os caminhos de ferramentas. Eles não regeneram o caminho para uma nova posição. Isto significa que pontos fixos tal como posição de troca de ferramenta e movimentos de segurança em Z, podem não ser a opção desejada.
Veja maiores detalhes neste artigo:
FUNÇÕES MOVER:

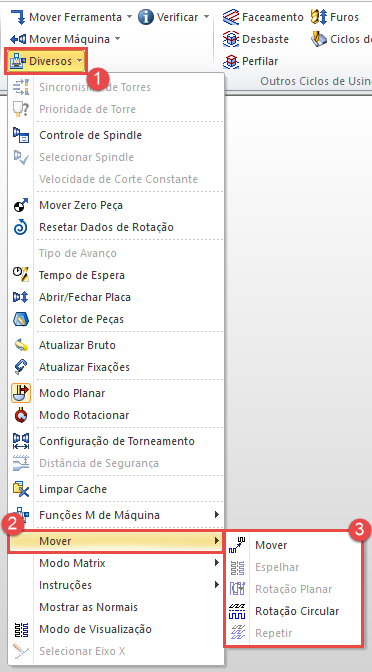

Estas opções estão em “Usinagem>Outros Ciclos de Usinagem>Diversos (Miscelâneos)> Mover (Transformar):
Mover
Move ou copia uma serie de operações uma ou mais vezes. Isto é usado quando a mesma característica aparece mais que uma vez no mesmo componente.
Clique aqui para mais informações sobre o comando MOVER.
Espelhar
(Apenas para Fresamento ou Eletroerosão) Escolha esta função para espelhar a ordem da sequência e a direção da ferramenta ao longo do caminho de ferramenta nas instruções espelhadas. Note que isto literalmente inverte a direção em que a ferramenta cortará.
Se vários a programação tiver sido feitas com diversos passes (Percurso da ferramenta a cada incremento), o comando Espelhar fará com que a última passagem seja cusinada primeiro;
Nesta função, os caminhos de ferramenta manterão as direções de usinagem como “concordante/discordante” nas instruções espelhadas.
Clique aqui para mais informações sobre o comando ESPELHAR.
Rotação Planar/Circular
Rotaciona e copia uma serie de operações selecionadas em sequência. Isto é usado quando a mesma característica aparece várias vezes com um ponto central. As opções serão escolhidas a partir do formato da peça sendo ela Cilíndrica ou Plana.
Clique aqui para mais informações sobre o comando ROTAÇÃO PLANAR/CIRCULAR.
Repetir
(Apenas para o Fresamento) Copia o caminho de ferramenta para profundidades sucessivas.
Clique aqui para mais informações sobre o comando REPETIR.
